Robótica Educacional
Tutorial interativo para utilização dos Kits LEGO Mindstorms NXT 2.0 em oficinas de robótica para o ensino fundamental
Sobre o Tutorial
Produto educacional derivado de dissertação de Mestrado em Ciências e Tecnologias na Educação do IFSul — Campus Pelotas Visconde da Graça, de Marcelo Schiller de Azevedo (2017).
Quem Pode Usar
Material voltado para professores que desejam trabalhar com robótica educacional. As oficinas foram testadas com alunos do último ano do ensino fundamental em 7 turmas.
Progressão de Dificuldade
Cada tarefa amplia os conhecimentos anteriores — do simples "andar para frente" até o desafio final de identificar e remover objetos de dentro de um círculo, sem sair dele.
Interdisciplinaridade
As atividades traçam paralelos com Matemática, Física e Informática, tornando a aprendizagem mais prazerosa e significativa através da prática.
📦 Kit LEGO Mindstorms NXT 2.0
O kit 8547 da LEGO MINDSTORMS Education — especialmente desenvolvido para fins educacionais, com 619 peças.
Bloco NXT

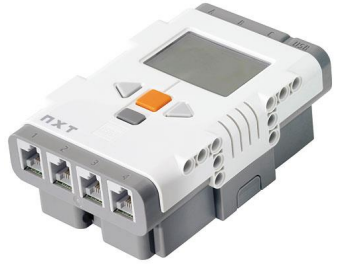

Microcomputador de 32 bits — o "cérebro" do robô. Possui display programável, alto-falante e comunicação via USB ou Bluetooth. Conecta até 3 motores (portas A, B, C) e 4 sensores (portas 1, 2, 3, 4).
Servo Motores

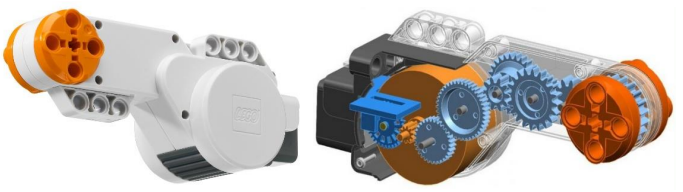

3 servo-motores com encoder que converte movimento angular em pulsos digitais, permitindo controle preciso de velocidade, rotação e duração do ciclo.
Cabos e Peças

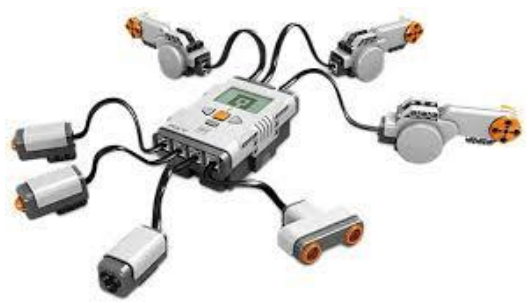

7 cabos conectores RJ-12, engrenagens, correia, polias, rodas, pneus e eixos de tamanhos diversos para montar as estruturas do robô.
Bateria

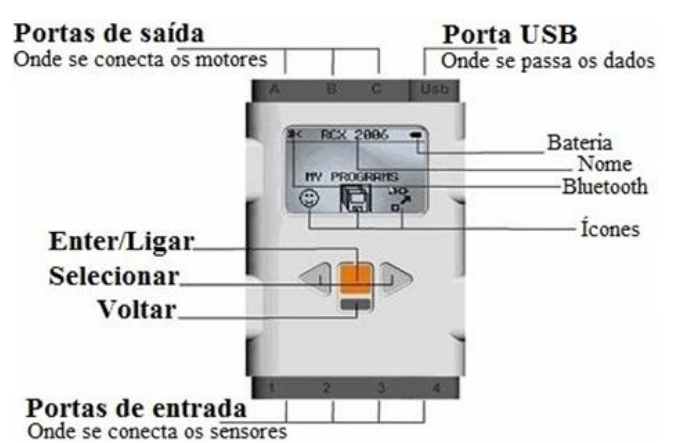

Bateria recarregável de Íon-Lítio 1400mA — permite longas sessões de robótica sem interrupções por troca de pilhas.
🖥️ Software NXT-G
A programação usa linguagem NXT-G — do tipo "programação em blocos". Basta escolher um bloco, arrastar, colar e configurar. Ideal para quem nunca programou antes!
🔬 Sensores do Kit
Os sensores permitem que o robô perceba e reaja ao ambiente ao seu redor.

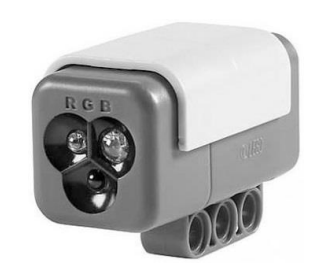

Captura níveis de luminosidade ambiente ou luz refletida. Detecta 6 cores: vermelho, azul, verde, amarelo, branco e preto. Emite luz LED nas cores vermelho, azul ou verde.

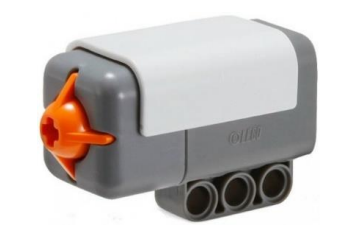

Simula um interruptor sem trava. Quando pressionado, faz o contato; ao soltar, retorna à posição inicial. Executa comandos ao Pressed, Released ou Bumped.

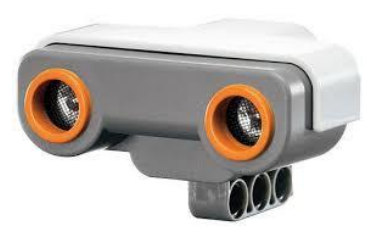

Emite ondas sonoras que rebaterão ao encontrar um obstáculo. Calcula a distância entre o robô e o objeto com base no tempo de emissão e recebimento do sinal.
🔧 Montagem do Carro
19 etapas sequenciais para montar o robô base usado em todos os desafios. Siga a ordem rigorosamente!
Importante: Na etapa 19 (Montagem final), o cabo sinalizado em vermelho NÃO precisa ser conectado, pois nenhuma atividade utiliza o motor central.
💻 Introdução ao NXT-G
O software oficial LEGO Mindstorms NXT usa programação em blocos — sem precisar digitar código.
Bloco Mover (Motor)
Controla um ou mais motores. Configure Porta, Direção, Velocidade, Duração e Steering (curvas). É o bloco mais usado em todas as tarefas.
Bloco Sound (Som)
Reproduz arquivos de áudio ou notas musicais pelo alto-falante do Bloco NXT. Configurável por arquivo, nota ou tom.
Bloco Display (Tela)
Exibe imagens, textos ou animações no display do Bloco NXT. Permite personalização criativa por parte dos alunos.
Bloco Loop
Repete uma sequência de comandos infinitamente ou um número definido de vezes. Essencial para robôs que precisam reagir continuamente ao ambiente.
Bloco Switch (SE)
Condicional — executa blocos diferentes dependendo do estado de um sensor. Suporta sensores de toque, cor e ultrassônico.
Bloco Timer
Aguarda um determinado tempo (em segundos) antes de executar o próximo bloco. Muito útil para pausas e temporizações nas tarefas de cor.
📡 Funções de Comunicação
🎯 Os 17 Desafios
Cada tarefa amplia os conhecimentos anteriores. Marque conforme for completando!
